一、产品概述

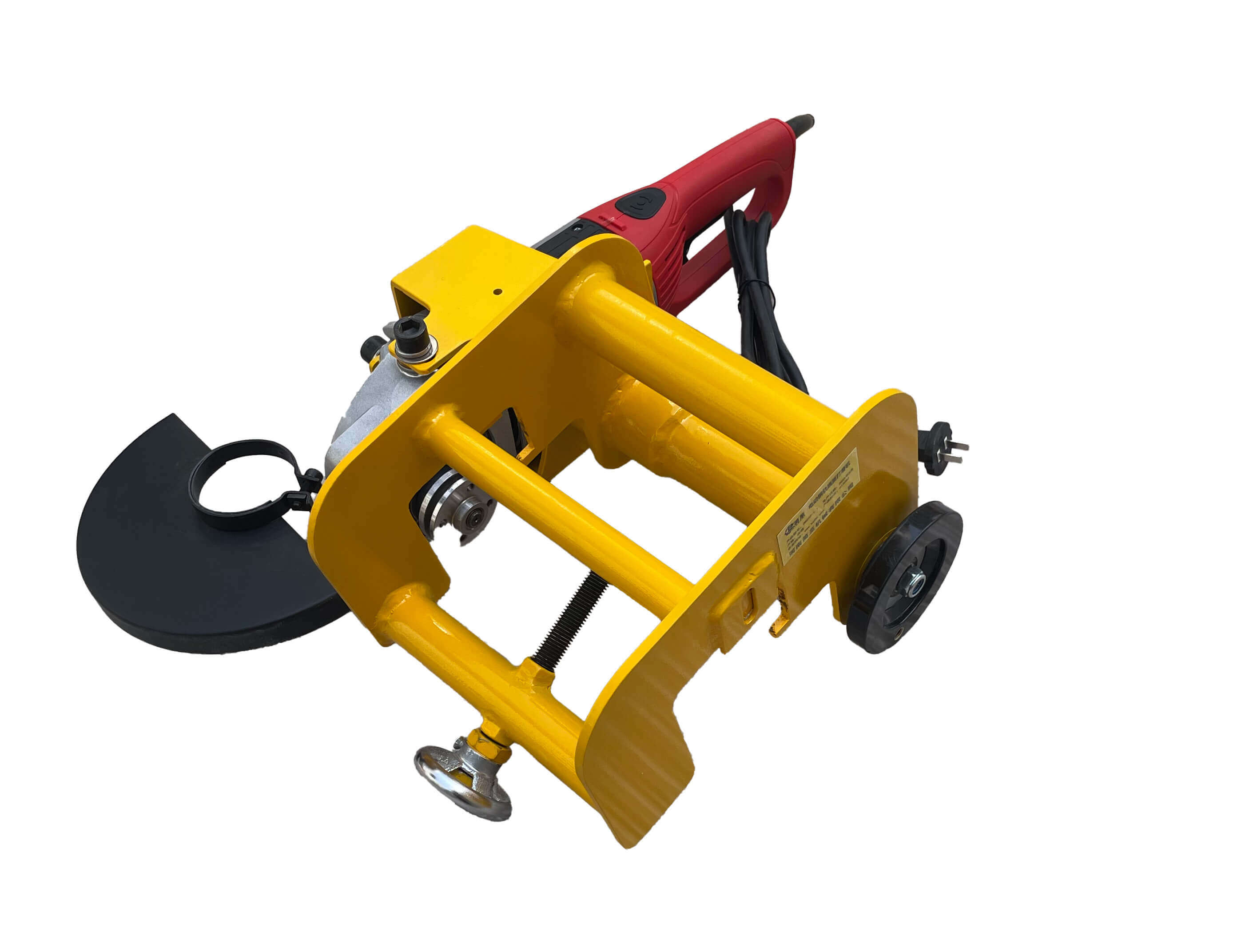

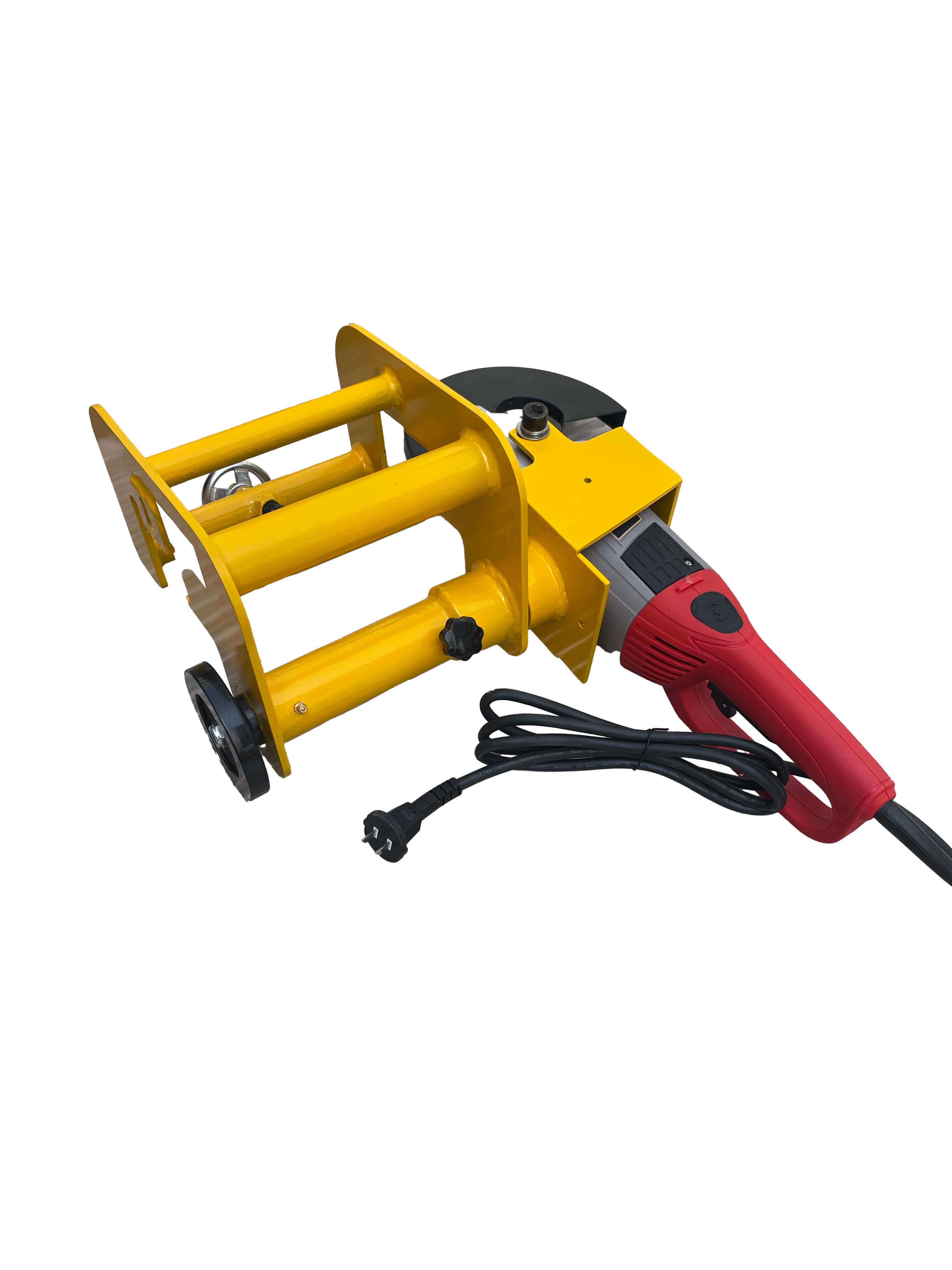

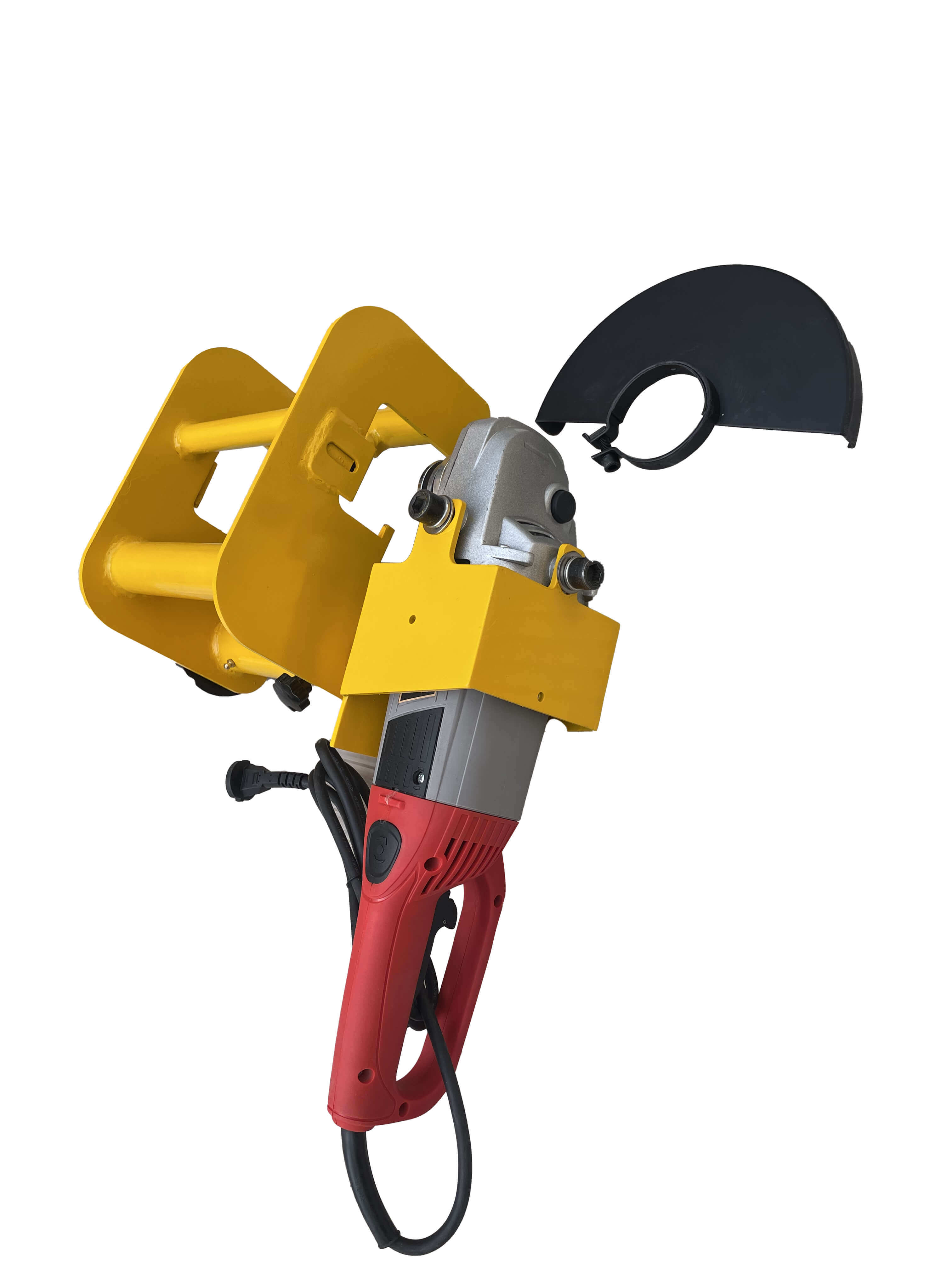

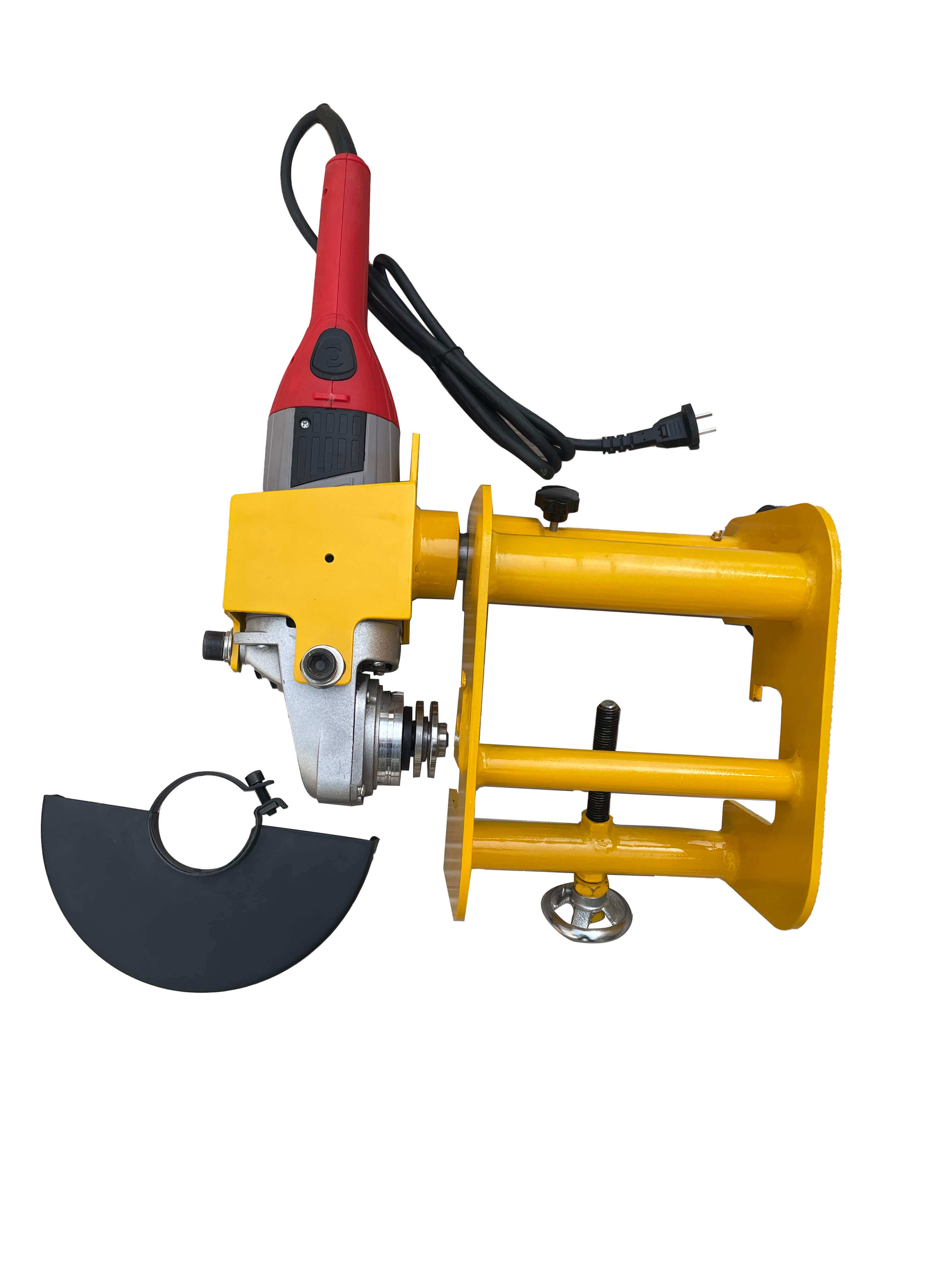

DDM-2.0型电动钢轨端面打磨机适用于对钢轨端面进行磨削处理，也是小型移动式气压焊设备的配套产品。装卡方便，操作简单，磨削效率高为其主要性能优势。同时能在保证焊轨端面质量要求的前提下便携、快捷、搞笑的完成作业任务。

二、工作原理

主电机将动力直接传递给砂轮，使其产生圆周运动，即主磨削运动。同时旋转手轮，通过主机导向连接轴的伸缩运动，来带动电机砂轮进行轴向运动，达到轴向进给的目的。通过调整磨削机控制手柄来摆动机身，使其砂轮沿导向轴轴线做径向圆狐运动。以实现充分磨削功能。

1、基本结构

1.1 主运动由磨削机和砂轮组成。

1.2 轴向运动由磨削机、导向轴、卡具和进给手轮组成。

1.3 径向运动由磨削机、控制手柄、底座和砂轮组成

1.4 卡具由卡轨架、定位螺杆和定位手轮组成

三、使用方法与维护

1、 使用前请检查砂轮是否有裂纹，端面是否平整，均为正常后安装碗型砂轮。具体操作方法为使用附带的专用扳手让锁紧将砂轮压紧。

2、 将打磨机装卡在钢轨上。注意：卡具的顶面和侧面一定要与钢轨的顶面和轨鄂靠近，旋转定位手轮使定位螺杆与钢轨顶紧确保砂轮端面与钢轨轴线尽可能垂直。

3、 启动磨削机主轴和砂轮开始进行圆周运动，同时旋转进给手轮调整磨削量进行轴向进给磨削。往复摆动控制手柄，利用机具自重进行径向进给磨削。

4、 要经常给导向轴、螺旋机构、导向杆滑动面定位手轮螺旋机构注入润滑油。以减少摩擦力，以便使用更流畅。
